中国的には春節が終わり、そろそろやろと思っていたら、やはり各メーカーからCompute Module 5向けのIOボードがでてきました。
Geekwormからはコンパクトに一通り乗せつつデュアルSSDはマストみたいなやつが2通り。片方はUSB3.0を1ポート分使った2.5GbE提供タイプになっていました。
Geekworm X1500 CM5 IO Carrier Board for Raspberry Pi Compute Module 5
Geekworm X1501 CM5 IO Carrier Board for Raspberry Pi Compute Module 5
今回の話題のタネになるWaveShareも、CM4のときのIOボードを順当にアップデートしたモデルが順次リリースされています。
外形がModel Bとほぼ同サイズのIO-BASEシリーズは、AがPCIeを素直に出すタイプ、Bは裏面にM.2スロットを出すタイプになっています。また、Bは暗号化チップとEEPROMチップも搭載している模様。
Mini Base Board (A) designed for Raspberry Pi Compute Module 5 | CM5-IO-BASE-A
NANOシリーズはCM5と同サイズのIOボード。こちらもAとBの2種類です。
Nano Base Board (A) for Raspberry Pi Compute Module 5, Same Size As The CM5 | CM5-NANO-A
本題: Nano Base Board (B)を買った
今回買ったのはWaveShareのNano Base Board (B)。これはCMと同サイズながら、USB3.0x1、RJ-45、HDMI、SD、MIPIx2、PCIe、RTC、ファンコネクタ、3.5mmオーディオを搭載した、かなりフル構成なモデルです。
CM4でもほぼ同等のボードがでており、以前レビューしましたね。
スイッチサイエンスさんの配信に間に合えばよかったのですが、さすがに世の中そう上手くはいかず、先ほど着弾したので早速レポート！と思ったら、箱で指と爪の間をスパっと切ってしまい、悲鳴を上げました。

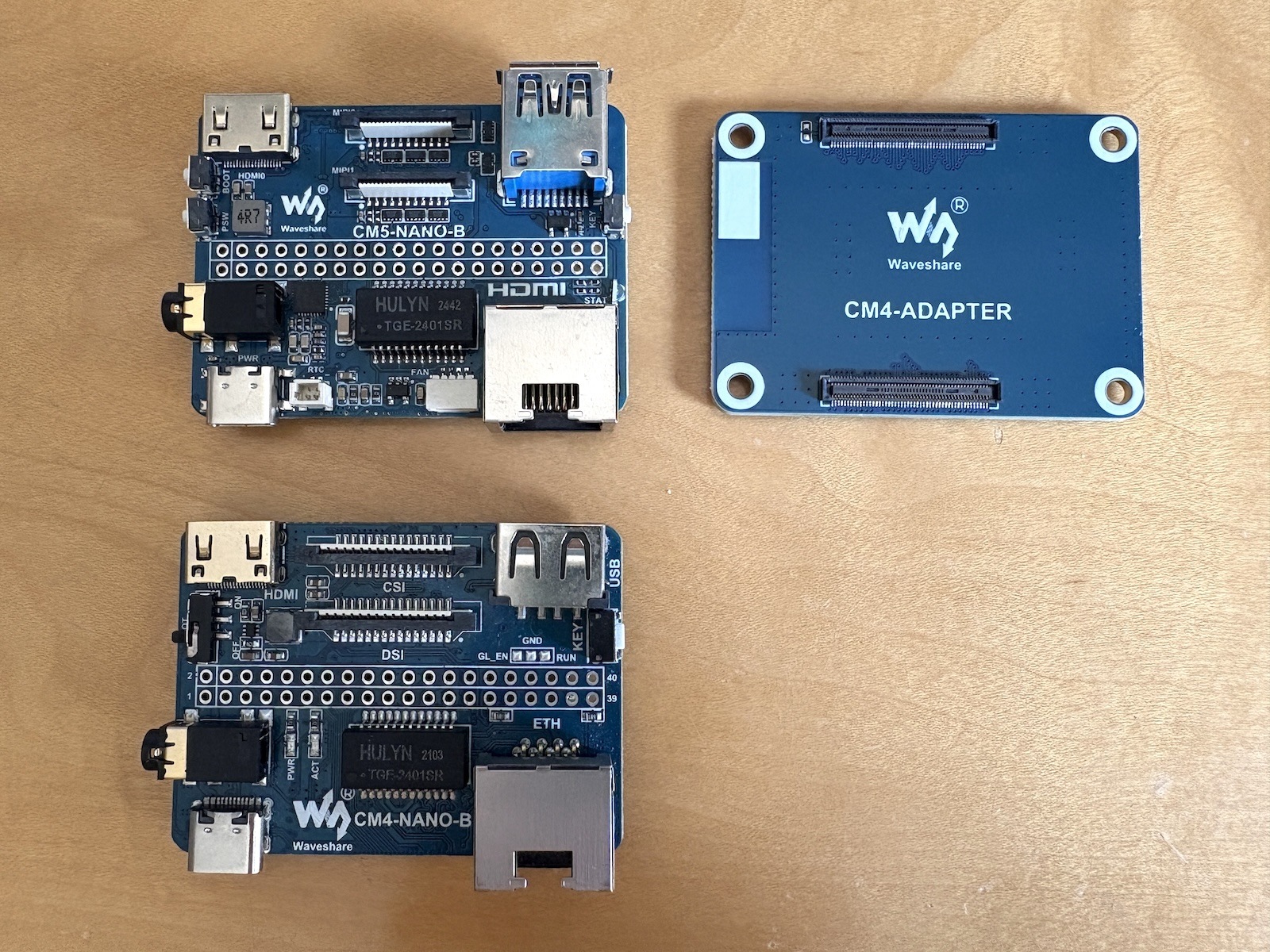

さておきこんな感じ。付属品はカラーGPIOピンですが、個人的にはこれには使わないでおこうと思っています。で、隣りにいるのは合わせ買いしたやつで、CMの抜き差しを頻繁にやる人向けのコネクター保護ボードです。これめっちゃアイデア商品だとおもう。そして、下にいるのが比較用の、CM4のNANO-Bです。
表面。電源ボタンまでついていて、本当に至れり尽くせり。ただ、3.5mmオーディオはいらなかった気がする？
裏面。PCIeはこちらについていて、ケーブルは外側に向けて出ます。押さえが内側にあるので内側かと思ったらさすがに違いました。MicroSDカードも先代と同じ位置です。USB3.0ポートは先代と異なり、ボードの外にポートが少しはみ出していました。昔作った3Dプリントのケースは調整が必要そうですね。
動かしてみる

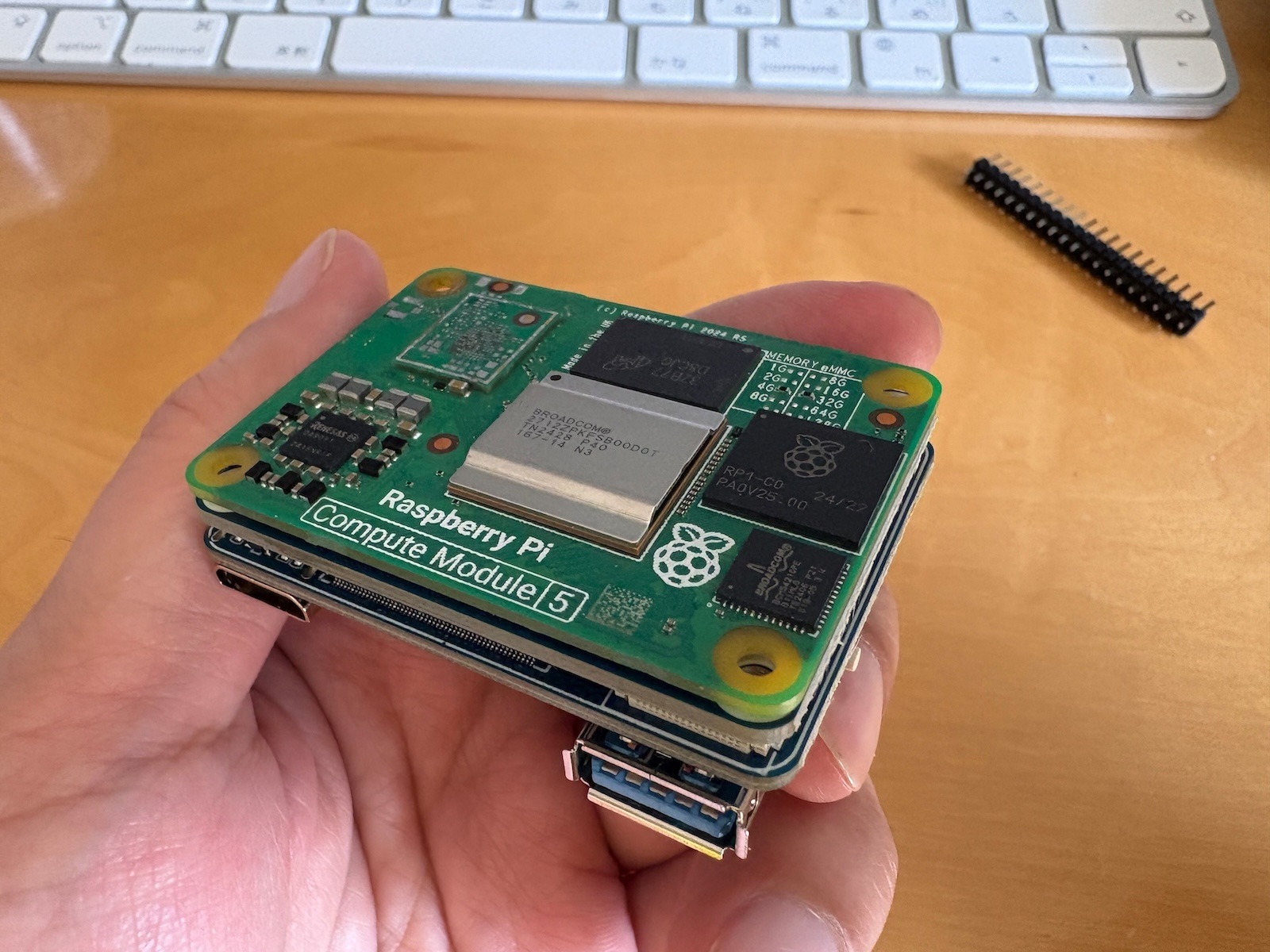

さて、CM5を実際に搭載して動かしてみます。コネクター保護ボードも使ってみるとこんな感じの3枚構造になりました。かぐらぁがこれをMastodonで見て「M.2スロットだけの中間ボードがほしい」と言っていて、それアイデアじゃん！って叫びました。
ひっくり返して、こう。いや、どっちをブログのサムネ画像にしようかなっていう。
電源オン！動いてしまえば後はラズピッピなのはいつものことですが、このサイズ感でPi 5の性能のものが使えるっていうのは嬉しくないですか？！そしてNANOほこの嬉しいところは電源とRJ-45の向きが揃っているので、ケーブルが1方向からだけでイケるところがいいですね（どっちもCM4のときに同じこと言ったな）。
PCIeもためしてみる

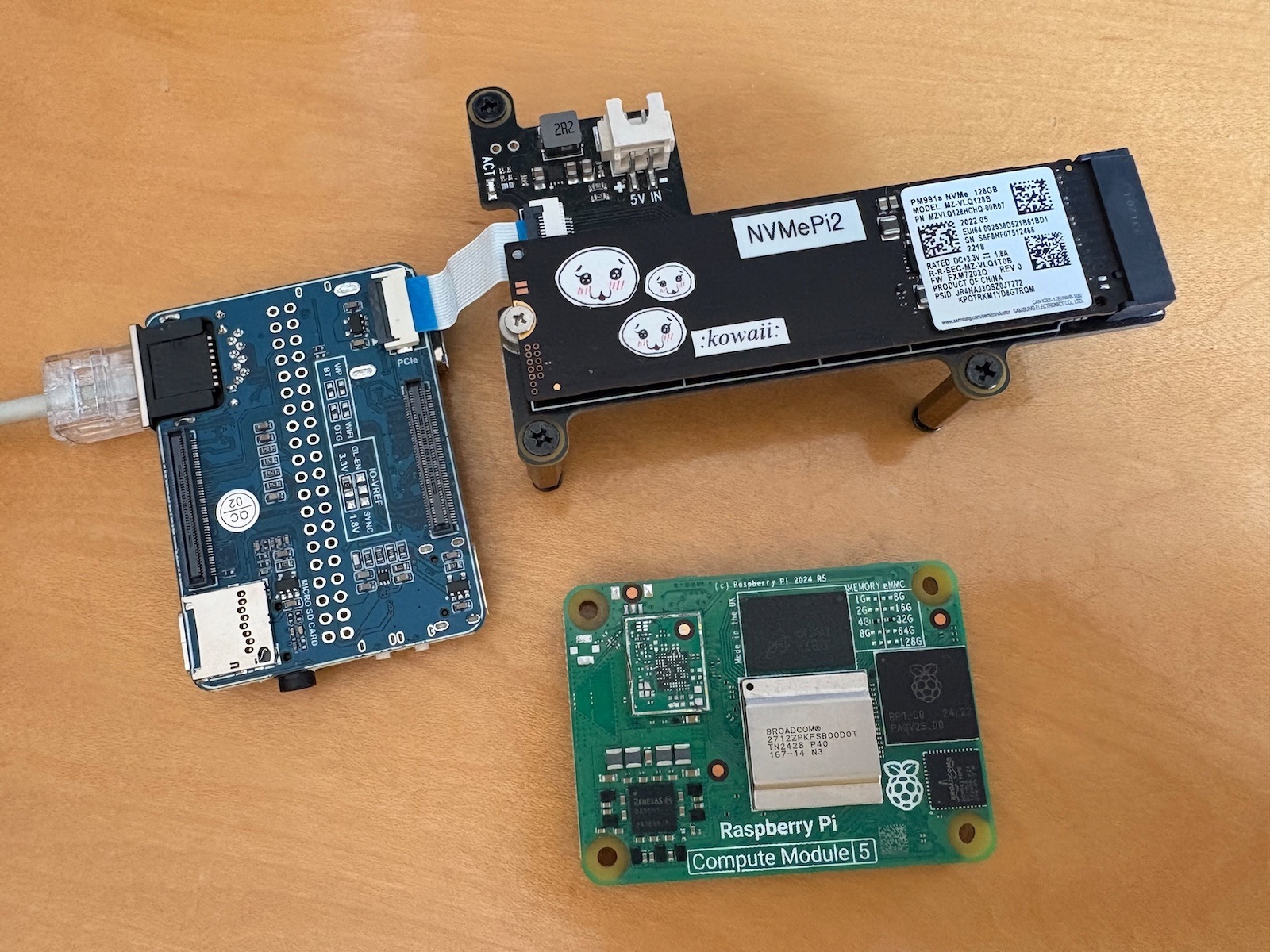

PCIe用のコネクタもあるので一応お試しすべく、手持ちのM.2スロットボードを刺します。
普通に起動。実用的にははみ出したりなんだりで微妙になりそうだけど、なんか可能性を感じます。なお、Mastodonでこれを見たかぐら氏が、CMに挟んで使うM.2スロットボードがほしいとか言っていて、なにそれ私もほしいとなりました。たしかに、CM保護ボードがあるなら、スタックできるモジュールがあっても良さそう。CMのコネクターに使われている部品の高さが4mmまであるので、両方4mmで作って高さを稼いだら行けたりするだろうか？
やっぱ最高だぜ
CM4のNANO-Bの時もでしたが、CM5と同サイズに詰め込みタイプはロマンがありますね。そして、CM5に合わせてUSBの高速化とかPCIe搭載とかがしっかり盛り込まれて、さらに進化したのはアツいです。
サイズ的にPi 5がムリだけど、Pi5の性能はほしい！みたいにところで検討すると良さそうですね。
